海灣J-SAM-GST9122 手動火災報警按鈕安裝在公共場所，本報警按鈕含電話插孔。當人工確認發生
火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器接收到報警信號后，將顯示
出報警按鈕的編碼信息并發出報警聲響，將消防電話分機插入電話插孔即可與電話主機通訊。
一、海灣J-SAM-GST9122 手動火災報警按鈕主要具有以下特點：
（1）采用拔插式結構設計，安裝簡單方便，按鈕上的按片在按下后可用專用工具復位。
（2）按下報警按鈕按片，可由報警按鈕提供獨立輸出觸點，可直接控制其它外部設備。

（3）采用微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾
有良好的抑制能力。
（4）地址碼為電子編碼，可現場改寫。
二、海灣J-SAM-GST9122 手動火災報警按鈕主要技術指標
（1）工作電壓：總線24V
（2）監視電流≤0.6mA
（3）報警電流≤1.8mA
（4）線制：與控制器采用無極性信號二總線連接，與GST-LD-8304 采用二線制連接
（5）額定DC30V/100mA 無源輸出觸點信號，接觸電阻≤0.1Ω
（6）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP43
（8）外形尺寸：
95.4mm×98.4mm×45.5mm（帶底殼）
1.3.3 結構特征、安裝與布線

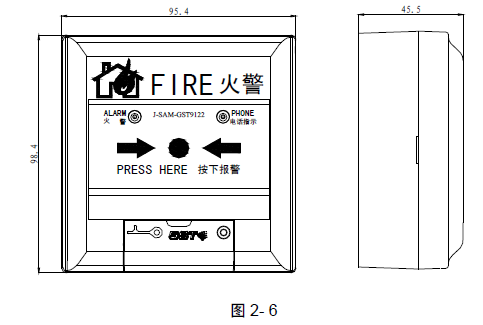

三、海灣J-SAM-GST9122 手動火災報警按鈕外形示意圖如圖2- 6

四、海灣J-SAM-GST9122 手動火災報警按鈕的外接端子示意圖如圖2- 7

其中：
Z1、Z2：報警控制器來的信號總線，無極性。
K1、K2：額定DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控
制外部設備。
TL1、TL2：與GST-LD-8304 連接的端子。
布線要求：信號Z1、Z2 采用阻燃RVS 雙絞線，截面積≥1.0mm2；消防電話線TL1、TL2 采用阻

燃RVVP 屏蔽線，截面積≥1.0mm2。
1.3.4 應用方法

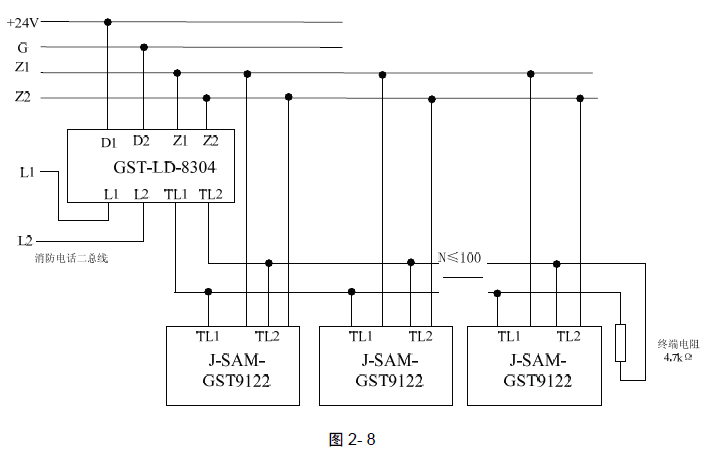

作為手動火災報警按鈕使用時，將報警按鈕的Z1、Z2 端子直接接入火災報警控制器總線上即
可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的Z1、Z2 端子直接接入火災報警控
制器總線上，同時將報警按鈕的TL1、TL2 端子與GST-LD-8304 消防電話模塊連接，具體見圖2- 8
所示（***末端報警按鈕的TL1、TL2 接線端子接4.7kΩ終端電阻）。
