一、海灣消防設備JTG-ZM-GST9614點型紫外火焰探測器（隔爆型）特點



JTG- ZM-GST9614海灣消防點型紫外火焰探測器（隔爆型）為感光型火災探測器，它通過探測物質燃燒所產生的紫外線來探測火災，適用于火災發生時易產生明 火的場所。對發生火災時有強烈的火焰輻射或無陰燃階段的火災以及需要對火焰作出快速反應的場所均可采用本探測器。防爆性能符合GB3836.1《爆炸性氣 體環境用電氣設備第1部分:通用要求》及GB3836.2《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》標準要求，同時還滿足GB12791《點型 紫外火焰探測器技術要求及試驗方法》中的各項要求。
探測器有編碼和非編碼兩種工作模式。探測器與北京億杰消防工程公司生產的火災報警控制器以總線方式連接時，探測器工作在編碼模式，探測器從總線獲取電源并通過總線傳遞信息；探測器與DC24V電源連接時，探測器工作在非編碼模式，探測器通過輸出不同的電阻值向外傳遞信息。
本探測器防爆類型為ExdIICT6，適用于防爆1區、2區各種防爆場所，可根據現場環境選用。傳感部件選用技術先進的紫外光敏管，具有靈敏度高，性能可靠，抗粉塵污染、抗潮濕及抗腐蝕能力強等優點。

二、海灣消防設備JTG-ZM-GST9614點型紫外火焰探測器（隔爆型）主要技術指標

1、JTG-ZM-GST9614海灣消防點型紫外火焰探測器（隔爆型）工作電壓：
                      編碼模式：額定工作電壓：總線24V
                      電壓允許范圍：總線16V～28V
                      非編碼模式：額定工作電壓：DC24V
                      電壓允許范圍：DC20V～DC28V
2、JTG-ZM-GST9614海灣消防點型紫外火焰探測器（隔爆型）工作電流：
                      編碼模式：監視電流≤2mA報警電流≤3mA
                      非編碼模式：監視電流≤13mA報警電流≤23mA
3、JTG-ZM-GST9614海灣消防點型紫外火焰探測器（隔爆型）指示燈：報警確認燈，紅色，監視狀態閃亮，火警時常亮
4、光譜響應范圍：185nm～260nm
5、探測距離：探測器設有三個靈敏度級別，不同的靈敏度級別對應著不同的探測距離。對于放置于底面積為33cm×33cm，高為5cm的容器中的2000g工業乙醇（乙醇含量90%以上）燃燒產生的火焰:Ⅰ級，25m；Ⅱ級，17m；Ⅲ級，12m
6、外殼防護等級：IP66
7、JTG-ZM-GST9614海灣消防點型紫外火焰探測器（隔爆型）使用環境：
                     溫度：－20℃～＋60℃
                     相對濕度≤95%，不結露
8、外形尺寸：
                     180.5mm×144mm×133mm

三、海灣消防設備JTG-ZM-GST9614點型紫外火焰探測器（隔爆型）結構特征、安裝與布線

探測器外殼零件采用鋁合金制成，含鎂量小于6%，有足夠的機械強度，經水壓試驗1.5Mpa，歷時10s無滴水和永久變形，能承受7J沖擊能量，表面溫度不超過85℃。探測窗口采用石英玻璃，可透過紫外線，能承受2J沖擊能量。

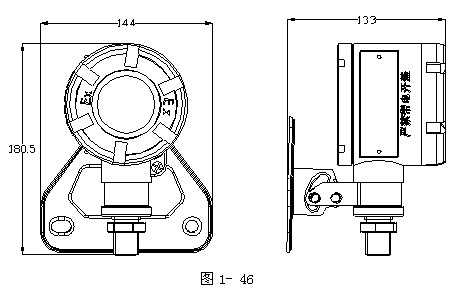

 探測器外形結構如圖1-46所示：

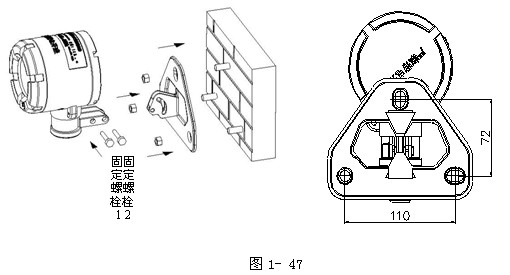

探 測器的安裝方式有兩種，一種是安裝在墻壁上，另一種是安裝在頂棚上。探測器附件備有卡箍和壁板，用于探測器的安裝，卡箍和壁板結構示意圖如圖1-47所 示。壁板用三個M660的膨脹螺栓直接固定在墻壁或者頂棚上，卡箍用來連接探測器和壁板。通過調節探測器和卡箍，可以使探測器向上轉動18°，向下轉動 50°，左右轉動各90°。安裝時，先把卡箍套在探測器的支撐軸上，然后通過固定螺栓1將卡箍連接到壁板上，接好探測器連接線。調節探測器和卡箍，使探測 器正對被保護區域，然后擰緊固定螺栓1和固定螺栓2，將探測器固定好。

JTG-ZM-GST9614海灣消防點型紫外火焰探測器（隔爆型）接線端子如圖1-48所示：

JTG-ZM-GST9614海灣消防點型紫外火焰探測器（隔爆型）其中：
 Z1、Z2：編碼模式時接火災報警控制器總線，無極性。
                  非編碼模式時接DC24V電源，無極性。
 K1、K2：只用于非編碼模式，通過輸出不同的電阻值表示不同的狀態：火警狀態短路；正常狀態為4.7kΩ；故障狀態斷開。

海灣消防設備JTG-ZM-GST9614點型紫外火焰探測器（隔爆型）布線要求：
 現場布線采用截面積大于等于1mm2，外徑為φ8mm的屏蔽阻燃電纜，接線步驟如下：
 （1）旋下探測器后蓋和接線壓緊螺母；
 （2）將電纜線依次穿過壓緊螺母、金屬墊圈、橡膠密封圈，留出適當的長度；
 （3）將電纜線剝去外皮留出金屬導線5mm，將橡膠密封圈、金屬墊圈、壓緊螺母連同電纜一同旋進探測器殼體，用扳手將壓緊螺母旋緊為止；
 （4）將電纜的金屬線頭與探測器接線端子“Z1”、“Z2”對應相接，將電纜的屏蔽接入探測器外殼內部保護地接線處；
 （5）將探測器后蓋用工具旋緊，從探測器外殼保護地接線處將探測器外殼接入保護地；
 （6）檢查探測器后蓋、電纜壓緊螺母確定已旋緊，然后可進行控制器端的接線。
 安裝完成后需做如下檢查：
 （1）外殼表面應無裂紋、孔洞，底殼、后蓋連接牢固；
 （2）探測窗無劃傷、裂紋；
 （3）進線口處應有密封圈；
 （4）密封圈與電纜線徑吻合；
 （5）進線口鎖緊螺母已鎖緊；
 （6）接地標識處有接地線。
